FLOW CONTROL VALVE
- 모델명JF&JFC
- 다운로드 KOR
제품특징
- · 이 밸브는 고압으로 대용량을 제어하며, 또한 미소유량(1/4 → 30cc/min, 3/8 → 80cc/min)까지 제어가 가능하다.
· 압력보상부로서 압력변동, 온도(점도)변화에 관계없이 일정의 제어유량을 가지고 있다.
· 미소유량에서 대유량까지 제어가 가능하고 handel이 4회전함으로서 미세조정, 재설정이 용이하다.
· 희망에 따라 lcok용 key, jump 방지기구 등의 option이 있다.
유압회로도
압력-유량특성
형식기호
사양
| 형식기호 | 호칭경 | 최고사용압력 (kgf/㎠) |
유량조정범위 (ℓ/min) |
Free flow (ℓ/min) |
중량 (kg) |
|---|---|---|---|---|---|
| JF(C)-G02-30 | 1/4 | 210 | 0.03 ~ 30 | 30 | 3.9 |
| JF(C)-G03-105 | 3/8 | 0.08 ~ 105 | 105 | 8.3 |
외형 치수도

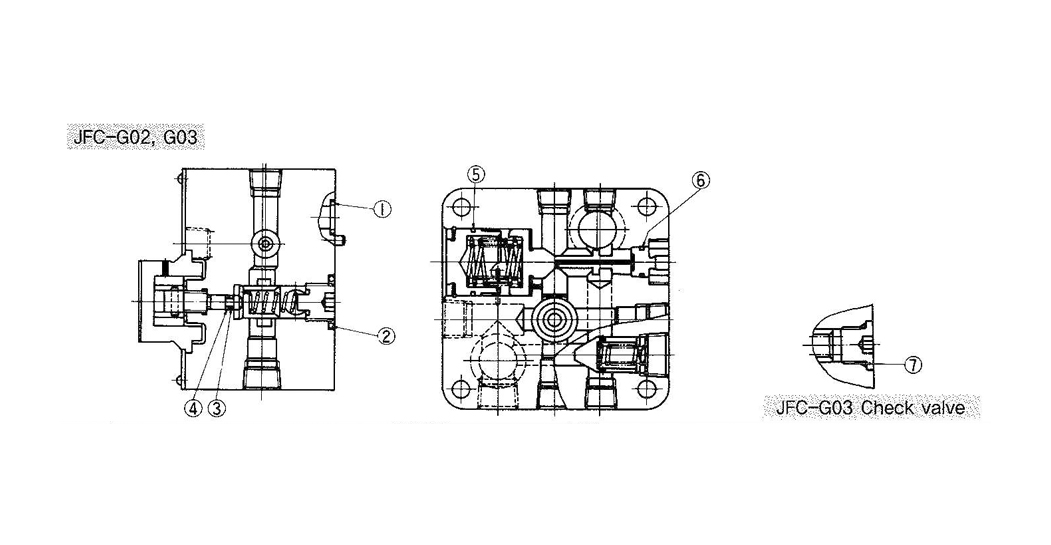

단면 구조도
